Змішувальний вузол Вентс УСВК-1 1/2-25

СТК ЕІР🌐STK-AIR❄️COM❄️UA ☎️067-764-11-47

Застосування

Змішувальний вузол УСВК призначений для плавного регулювання витрат теплоносія у вентиляційних системах, в яких для нагрівання та. Вузол плавно регулює витрату теплоносія, що надходить теплообміннику, і таким чином підтримує задану температуру припливного повітря. Вузол УСВК сумісний з канальними нагрівачами НКВ, канальними охолоджувачами ОКВ, а також зі всіма вбудованими водяними теплообмінниками (нагрівачами та охолоджувачами) припливних та припливно-витяжних агрегатів.

Конструкція та опис роботи

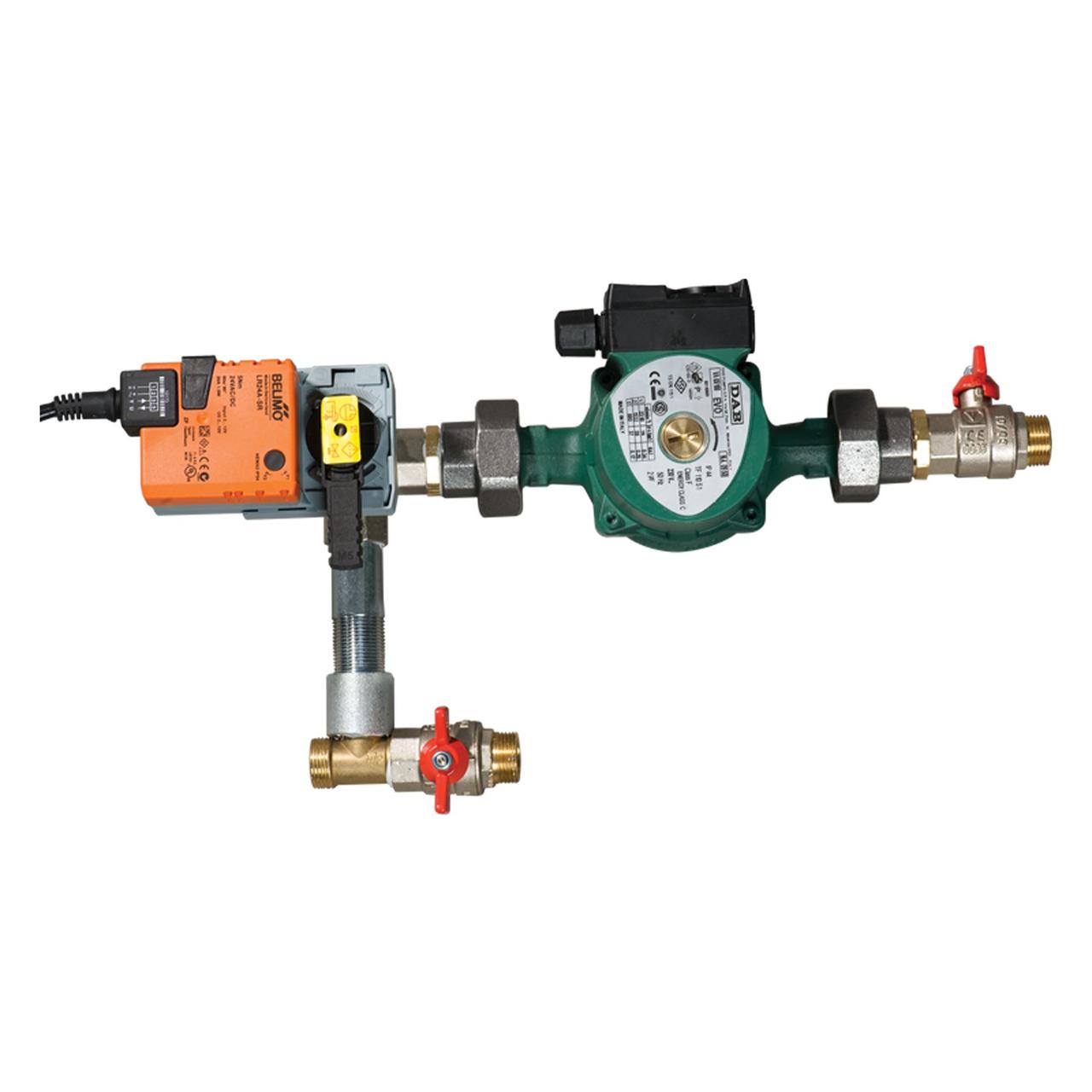

Конструкція Перед циркуляційним насосом встановлений триходовий кран (3) з електроприводом (2), який змішує два потоки рідини – воду із системи опалення (охолодження) та воду, яка вже пройшла через теплообмінник та повертається через рециркуляційну перемичку (4). Триходовий кран плавно змінює пропорцію, в якій ці два потоки змішуються, і таким чином регулює температуру поступаючої рідини в теплообмінник. Електропривод крана управляється сигналом 0-10В системи автоматики вентиляційної системи.

Підключення УСВК до водяного контуру

Змішувальні вузли УСВК підключаються безпосередньо до теплообмінника вентиляційної установки та до гідравлічної мережі тепло/холодопостачання за допомогою трубопроводів та/. У разі з'єднання елементів гідравлічної мережі гнуткими шлангами змішувальний узел необхідно жорстко закріпити до стіни та/або жорсткої конструкції. При установці змішувального вузла необхідно обов'язково забезпечити горизонтальне положення осі вала мотора, а також виключити можливість передачі механічних навантажень на УСВК від підключаючих трубопроводів. Підключення до магістралі повинно здійснюватися так, щоб унеможливити будь-які навантаження, що призводять до механічних пошкоджень та порушення герметичності УСІК. При підключенні трубопроводів забезпечте доступ для швидкого їх від'єднання для проведення планових та ремонтних робіт. Перед підключенням насоса забезпечте його заземлення. Виключіть можливість випадкового дотику до силових проводів.

Умови експлуатації УСВК

Підшипники двигуна насоса змащуються перекачуваною рідиною. Однофазні насоси не потребують додаткового захисту від навантаження. Для трифазних насосів необхідно передбачити зовнішній захист від навантаження. Максимально допустиме тиск теплоносія у вузлі: 10 бар.

Коефіцієнт пропускання

коефіцієнт пропускання , де & Delta; pv100 – втрата тиску при повністю відкритому клапані; V100 — номінальна витрата води за Δpv100.
